取证——存储与文件系统基础

一、磁盘结构

1、盘面：每个盘片有上下两个盘面，从上到下从0开始编号。

2、磁道：磁针画一圈叫一个磁道。

3、柱面：重叠的磁道形成一个圆柱的面。

4、扇区：每个磁道分为若干个弧度，一个磁道一般被分为63个扇区。大小一般为512B。

5、容量 = 盘面数*柱面数*扇区数*512B

6、簇：最小文件管理单位，由多个扇区构成，有2、4、8、16、32或64几种情况。如果为16个扇区，即8K=16*512，

二、硬盘的文件系统

1、执行bios程序 -> 硬件检测 -> 读取引导记录 -> 加载操作系统引导程序-> 加载内核、驱动、UI等 -> 启动完毕

2、不同操作系统常见文件格式

Windows：FAT32、NTFS

Linux：Eex2、Ext3、Ext4、XFS

MAC os ：HFS+

​ FAT文件系统通链表的形式存储大文件，为文件分配多个block，前一个block里面装着下一个block的号码。

​ ext2文件系统是索引式文件系统。Linux系统中，权限与属性放置在 inode中（一个文件只有一个inode，同时记录文件数据所存放的data block号码），实际数据则放置在block 区块中（一个文件可有多个block）。还有一个超级区块 (superblock) 会记录整个文件系统的整体信息，包括 inode 与 block 的总量、使用量、剩余量等。取文件时，首先会访问文件的inode，确认权限属性。如果权限和属性符合要求，那么就由inode里面的记录找到存储数据的block。（这种文件系统产生的磁盘碎片很少，这也就是Linux不需要进行磁盘碎片整理的原因）

三、存储系统构成：

1、MBR：位于整个硬盘的0磁道0柱面1扇区。，由446字节的主引导程序和64字节的分区表项+两字节的”55 AA”有效分区结束标志构成。

2、FAT：

（1）构成：MBR、DBR（操作系统引导记录，一般在保留扇区中）、保留扇区（FAT16不存在）、文件分配表区（FAT1、FAT2，一般FAT2为镜像）、数据区（DATA区）

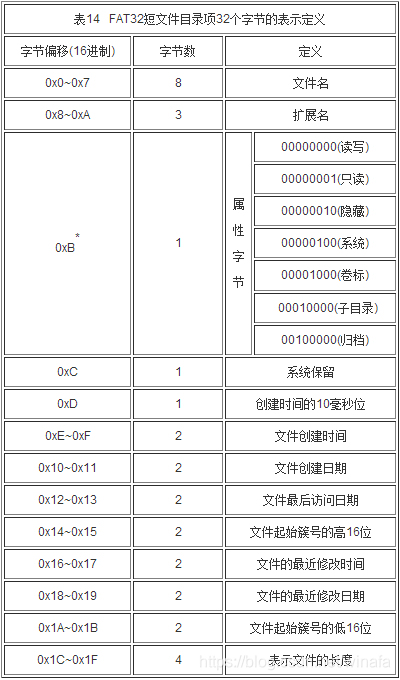

（2）目录项结构：

（3）计算文件起始地址：文件起始地址（文件内容） = (保留扇区数 + FAT表扇区数 * FAT表个数(2) + (文件起始簇号-2)*每簇扇区数)*每扇区字节数

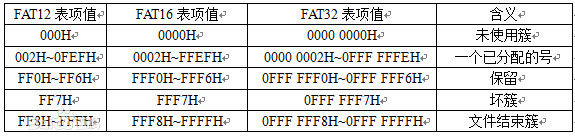

（4）FAT12、16、32各表项表项值

（5）文件删除过程：将目录项的首字节改为E5，文件数据仍在原处

3、NTFS:

（1）构成：引导扇区 $Boot -> MFT元数据 -> MFT -> 数据区（含有部分MFT备份）

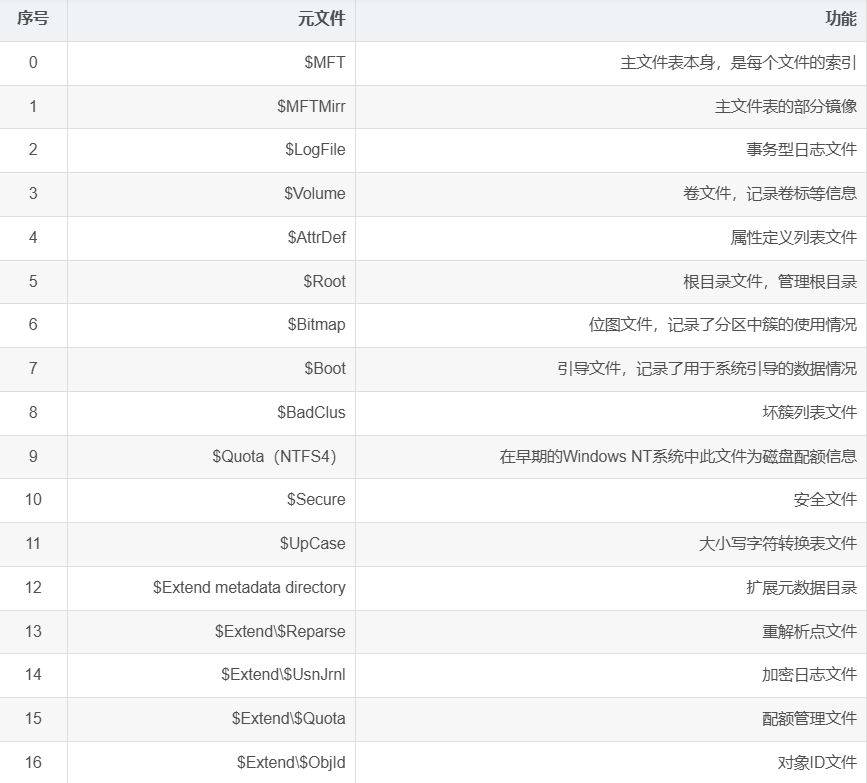

（2）元数据文件：NTFS文件系统一共由16个元文件构成，在分区格式化时写入到硬盘的隐藏文件（以”$”开头），也是NTFS文件系统的系统信息。

$MFT：NTFS卷上每个对象在$MFT中都有一条记录（1024字节）记录文件、文件夹的名称、起始位置（簇）、对象的片段

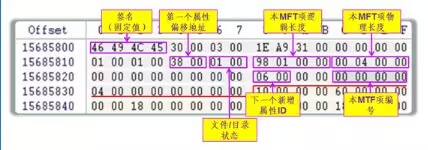

$MFT文件记录结构：

$Bitmap：记录了整个NTFS卷上簇的使用状态。每一个二进制位代表卷中一个逻辑簇号的状态，1表示对应的逻辑簇号已分配或损坏，0表示对应的逻辑簇号未分配。

（3）文件创建过程：在$MFT中创建条目-> 文件写入到已分配数据块 -> 文件占用的簇信息写入到$Bitmap中。

（4）文件删除过程：$MFT中的信息被标记为可重新利用。
